| 行程(mm) * | |
| 外型尺寸(mm) | |
| 重量(kg) | |
| 承重(kg) | |
| 测量精度 | XY轴 ** |
| Z轴 *** | |
| 速度 | XY轴 |
| Z轴 | |
| 光栅尺 | |
| 导轨 | |
| 图像传感器 | |
| 光源 | 轮廓光 |
| 可升降表面光 | |
| 同轴光 | |
| 光学镜头 | |
| 放大倍率 **** | |
| 软件 | |
| 运动控制 | |
| 保修期 | |
| 工作环境 | |
| 电源 | |

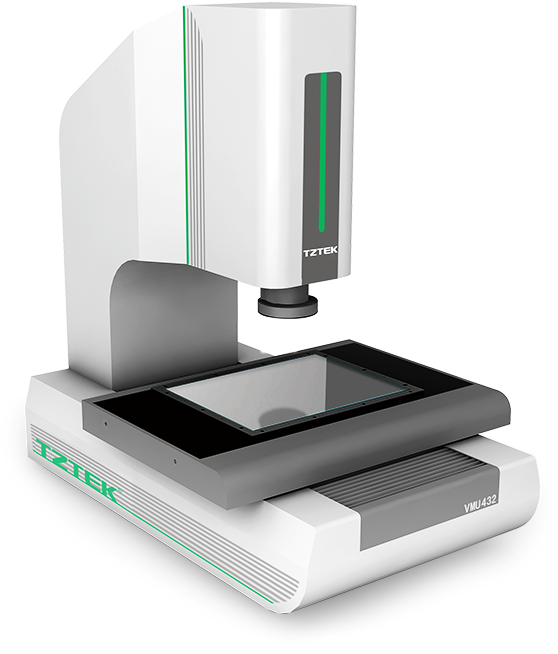

| VMU222 | VMU322 | VMU432 |
|---|---|---|
| 200×200×200 | 300×200×200 | 400×300×200 |
| 1040×740×1620 | 1040×740×1620 | 1240×800×1620 |
| 240 | 250 | 310 |
| 25 | 25 | 25 |
| E2=(1.5+L/300)μm | E2=(1.9+L/300)μm | |
| E1=(5.0+L/200)μm | ||
| 500mm/S | ||
| 100mm/S | ||
| 0.1μm Renishaw光栅尺 | ||
| THK | ||
| 高清晰彩色工业摄像机 | ||
| LED冷光源，256级亮度可调 | ||
| 3内环3外环8区LED冷光源，各段独立操作，256级亮度可调，外3环可程控升降，提供45°到75°多种落射角度照明 | ||
| LED冷光源，256级亮度可调 | ||
| 12.5:1连续变倍 | ||
| 光学放大倍率：0.6～7.5×；影像放大倍率：18～230× | ||

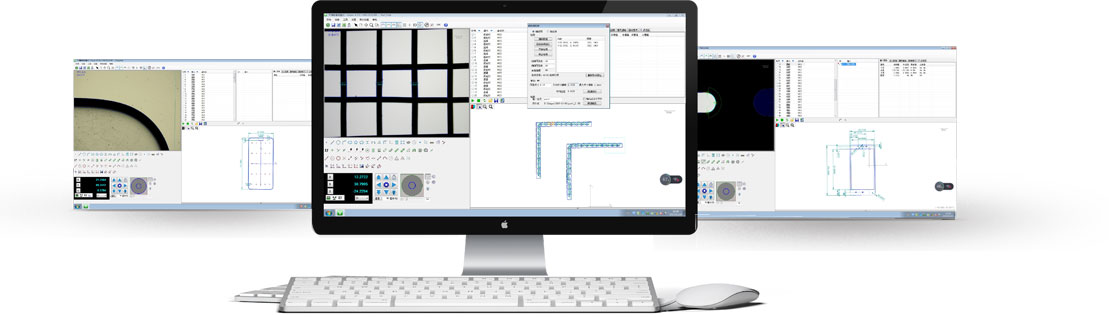

| Vispec测量软件（VMU版） | ||
| 自主专利的CNC直流伺服系统 | ||
| 1年 | ||
| 温度20℃±2℃，湿度30～80%； | ||
| 振动<0.002g，低于15Hz | ||
| 200~240Vac ，50/60Hz，单相，700W | ||
* Z轴标配有效测量行程135mm，可加高至300mm。
** L表示测量长度，以毫米为单位。
*** Z轴的机械精度，聚焦的精度与工件表面有很大关系。
**** 放大倍率为近似值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率9～115×或36～460×。
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
| 行程(mm) * | |
| 外型尺寸(mm) | |
| 重量(kg) | |
| 承重(kg) | |
| 测量精度 | XY轴 ** |
| Z轴 *** | |
| 速度 | XY轴 |
| Z轴 | |
| 光栅尺 | |
| 导轨 | |
| 图像传感器 | |
| 光源 **** | 轮廓光 |
| 表面光 | |
| 光学镜头 | |
| 放大倍率 ***** | |
| 软件 | |
| 运动控制 | |
| 保修期 | |
| 工作环境 | |
| 电源 | |
| VMC222 | VMC322 | VMC432 |
|---|---|---|
| 200×200×200 | 300×200×200 | 400×300×200 |
| 1040×740×1620 | 1040×740×1620 | 1240×800×1620 |
| 240 | 250 | 310 |
| 25 | 25 | 25 |
| E2=(2.2+L/200)μm | E2=(2.6+L/200)μm | |
| E1=(5.0+L/200)μm | ||
| 500mm/S | ||
| 100mm/S | ||
| 0.4μm Renishaw 光栅尺 | ||
| Hiwin | ||
| 高清晰彩色工业摄像机 | ||
| LED冷光源，256级亮度可调 | ||
| 6环8区LED冷光源，各段独立操控，256级亮度可调 | ||
| 6.5:1连续变倍 | ||
| 光学放大倍率：0.7～4.5×；影像放大倍率：21～138× | ||
| Vispec测量软件（VMC版） | ||
| 自主专利的CNC直流伺服系统 | ||
| 1年 | ||
| 温度20℃±2℃，湿度30～80% | ||
| 振动<0.002g，低于15Hz | ||
| 200~240Vac ，50/60Hz，单相，700W | ||
* Z轴标配有效测量行程135mm，可加高至300mm。
** L表示测量长度，以毫米为单位。
*** Z轴的机械精度，聚焦的精度与工件表面有很大关系。
**** 同轴光可选配，技术参数同轮廓光。
***** 放大倍率为近似值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率10.5～69×或42～276×。
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
| 行程(mm)* | |
| 外型尺寸(mm) | |
| 重量(kg) | |
| 承重(kg) | |
| 测量精度 | XY轴** |
| Z轴*** | |
| 速度 | XY轴 |
| Z轴 | |
| 光栅尺 | |
| 导轨 | |
| 图像传感器 | |
| 光源**** | 轮廓光 |
| 表面光 | |
| 光学镜头 | |
| 放大倍率***** | |
| 软件 | |
| 运动控制 | |
| 保修期 | |
| 工作环境 | |
| 电源 | |
| VME222 | VME322 | VME432 |
|---|---|---|
| 200×200×200 | 300×200×200 | 400×300×200 |
| 1040×740×1620 | 1040×740×1620 | 1240×800×1620 |
| 240 | 250 | 310 |
| 25 | 25 | 25 |
| E2=(2.6+L/200)μm | E2=(3.0+L/200)μm | |
| E1=(5.0+L/200)μm | ||
| 500mm/S | ||
| 100mm/S | ||
| 1.0μm Renishaw 光栅尺 | ||
| Hiwin | ||
| 高清晰彩色工业摄像机 | ||
| LED冷光源，256级亮度可调 | ||
| 6环8区LED冷光源，各段独立操控，256级亮度可调 | ||
| TZTEK电子卡位镜头，6.5:1连续变倍 | ||
| 光学放大倍率：0.7～4.5×；影像放大倍率：28～184× | ||
| Vispec测量软件（VME版） | ||
| 自主专利的CNC直流伺服系统 | ||
| 1年 | ||
| 温度20℃±2℃，湿度30～80% | ||
| 振动<0.002g，低于15Hz | ||
| 200~240Vac ，50/60Hz，单相，700W | ||
* Z轴标配有效测量行程135mm，可加高至300mm。
** L表示测量长度，以毫米为单位。
*** Z轴的机械精度，聚焦的精度与工件表面有很大关系。
**** 同轴光可选配，技术参数同轮廓光。
***** 放大倍率为近似值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率14～92×或56～368×。
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
| 行程(mm) | |
| 外型尺寸(mm) | |
| 重量(kg) | |
| 承重(kg) | |
| 测量精度* | |
| 光栅尺 | |
| 导轨 | |
| 图像传感器 | |
| 光源** | 轮廓光 |
| 表面光 | |
| 光学镜头 | |
| 放大倍率*** | |
| 软件 | |
| 工作距离 | |
| 保修期 | |
| 工作环境 | |
| 电源 | |
| VMA2515 | VMA3020 | VMA4030 |
|---|---|---|
| 250×150×150 | 300×200×200 | 400×300×200 |
| 640×690×800 | 680×840×950 | 830×990×950 |
| 160 | 220 | 355 |
| 25 | ||
| E2(X/Y)=(3.0+L/200)μm | E2(X/Y)=(3.5+L/200)μm | |
| 1.0μm光栅尺 | ||
| 交叉滚子导轨 | ||
| 高清晰彩色工业摄像机 | ||
| LED冷光源，256级亮度可调 | ||
| LED冷光源，256级亮度可调 | ||
| TZTEK电子卡位镜头，6.5:1变倍范围 | ||
| 光学放大倍率：0.7～4.5×；影像放大倍率：28～184× | ||
| Vispec测量软件(VMA版） | ||
| 92mm(配2倍物镜时为36mm) | ||
| 1年 | ||
| 温度20℃±2℃，湿度30～80% | ||
| 振动<0.002g，低于15Hz | ||
| 100~240V，50/60Hz , 单相 , 100W | ||
* L表示测量长度，以毫米为单位。
** 同轴光可选配，技术参数同轮廓光。
*** 放大倍率为近似值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率14～92×或56～368×。
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
| 行程(mm) | |
| 外型尺寸（mm） | |
| 重量(kg) | |
| 承重(kg) | |
| 测量精度 | XY轴* |
| Z轴** | |
| 速度 | XY轴 |
| Z轴 | |
| 光栅尺 | |
| 导轨 | |
| 图像传感器 | |
| 光源 | 轮廓光 |
| 表面光 | |
| 同轴光*** | |
| 光学镜头 | |
| 放大倍率**** | |
| 软件 | |
| 运动控制 | |
| 保修期 | |
| 工作环境 | |
| 电源 | |
| VMG452 | VMG672 | VMG8102 | VMG10122 | VMG12162 |
|---|---|---|---|---|
| 400×500×250 | 600×700×250 | 800×1000×250 | 1000×1200×250 | 1200×1600×250 |
| 1532×1255×1717 | 1732×1455×1717 | 1985×1605×1717 | 2412×1915×1747 | 2812×2115×1747 |
| 1465 | 1890 | 2550 | 3650 | 4660 |
| 80 | 60 | |||
| E2=(2.5+L/200)μm | E2=(3.0+L/200)μm | E2=(4.0+L/200)μm | ||
| E1=(5.0+L/200)μm | ||||
| 400 mm/s | ||||
| 100 mm/s | ||||
| 0.1 μm Renishaw光栅尺 | ||||
| THK | ||||
| 高清晰彩色工业摄像机 | ||||
| LED冷光源，256级亮度可调 | ||||
| 6环8区LED冷光源，各段独立操控，256级亮度可调 | ||||
| LED冷光源，256级亮度可调 | ||||
| 6.5:1连续变倍（选配12.5:1连续变倍） | ||||
| 光学放大倍率：0.7～4.5×；影像放大倍率：21～128× | ||||
| Vispec测量软件（VMG版） | ||||
| 自主专利的CNC直流伺服系统 | ||||
| 1年 | ||||
| 温度20℃±2℃，湿度30～80% | ||||
| 振动<0.002g，低于15Hz | ||||
| 200~240Vac ，50/60Hz，单相，700W | ||||
* L表示测量长度，以毫米为单位。
** Z轴的机械精度，聚焦的精度与工件表面有很大关系。
*** 同轴光可选配，技术参数同轮廓光。
**** 放大倍率为近似值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜；光学放大倍率0.6～7.5×，影像放大倍率18～230×；
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
| 行程（mm） | |
| 外型尺寸（mm） | |
| 重量（kg） | |
| 承重（kg） | |
| 图像传感器 | |
| 镜头 | |
| 视野 | |
| 测量精度 | |
| 光栅尺 | |
| 最小显示单位 | |
| 景深 | |
| Z轴有效行程 | |
| 光源 | 轮廓光* |
| 表面光 | |
| 同轴光 | |
| 图像处理 | |
| 工作台升降范围 | |
| 软件 | |
| 工作环境 | |
| 电源 | |
| VMQ100 |
|---|
| 100×100 |
| 485×235×579 |
| 30 |
| 3 |
| 工业专用高分辨率相机 |
| 双远心双倍率光学镜头 |
| φ100 / 20×20（mm） |
| 5 / 2μm |
| 0.5μm Renishaw 光栅尺 |
| 0.1（μm） |
| 24 / 1.4(mm) |
| 47 / 35(mm) |
| 平行轮廓光（绿色LED） |
| 程控式可升降2环4区白色LED冷光源多角度照明，各段独立控制，256级亮度可调 |
| 选配，外置同轴光视野50×50mm |
| TZTEK先进图像分析方法，256灰度等级，10:1亚像素处理技术 |
| 35（mm） |
| Vispec测量软件（VMQ版） |
| 温度20°C±2°C，湿度30～80% |
| 振动<0.002g，低于15Hz |
| 100~240V，50/60Hz，单相，100W |
*轮廓光可选配：散射轮廓光（绿色LED）。
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
| 行程(mm) | |
| 外型尺寸(mm) | |
| 重量(kg) | |
| 承重(kg) | |
| 图像传感器 | |
| 镜头 | |
| 视野 | |
| 测量精度 | |
| 光栅尺分辨率 | |
| 最小显示单位 | |
| 景深 | |
| Z轴有效行程 | |
| 光源 | 轮廓光* |
| 表面光 | |
| 图像处理 | |
| 运动控制 | |
| 软件 | |
| 工作环境 | |
| 电源 | |
| VMQ432 |
|---|
| 400×300×200 |
| 1240×900×1800 |
| 430 |
| 25 |
| 工业专用高分辨率相机 |
| 双远心双倍率光学镜头 |
| φ100 / 20×20（mm） |
| 5/(6+L/200) / 2/(3+L/200)μm |
| 0.4μm Renishaw 光栅尺 |
| 0.1(μm) |
| 24 / 1.4(mm) |
| 212 / 200(mm) |
| 平行轮廓光（绿色LED） |
| 程控式2环4区白色LED冷光源多角度照明，各段独立控制，256级亮度可调 |
| TZTEK先进图像分析方法，256灰度级，10:1亚像素处理技术 |
| 自主专利的CNC直流伺服系统 |
| Vispec测量软件（VMQ版） |
| 温度20°C±2°C，湿度30～80% |
| 振动<0.002g,低于15Hz |
| 200~240V，50/60Hz，单相，700W |
* 轮廓光可选配：散射轮廓光（绿色LED）
1.5μm
最高测量精度1.5μm
0.1μm
0.1μm雷尼绍金属光栅尺
12.5:1
12.5：1连续变倍镜头
- 超精密全自动测量，四轴CNC控制
- TZTEK自动变倍光学镜头，可实现自动变倍测量
- 精密花岗岩机台，精度高、稳定性好
- 程控式6环8区环形表面光源，LED轮廓光源，同轴光源
- 三轴THK精密直线导轨、精密传动系统
- 自动对焦测高，可加装接触式测头
- Renishaw开放式光栅尺，精度高、稳定性好
- 提供多种行程规格配置，如222、322、432等
