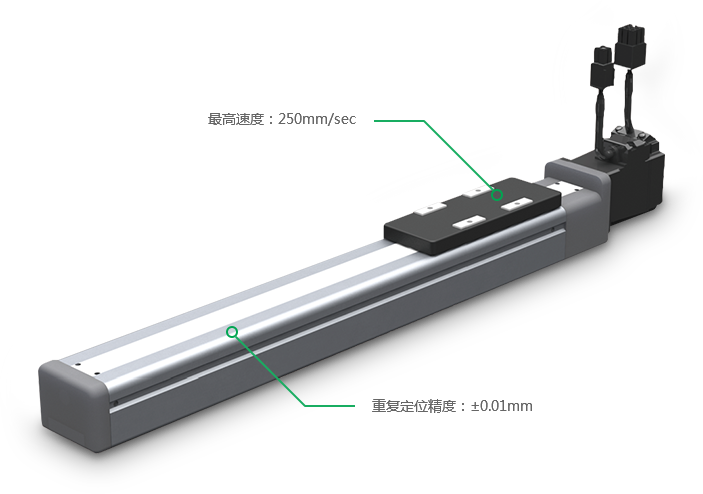

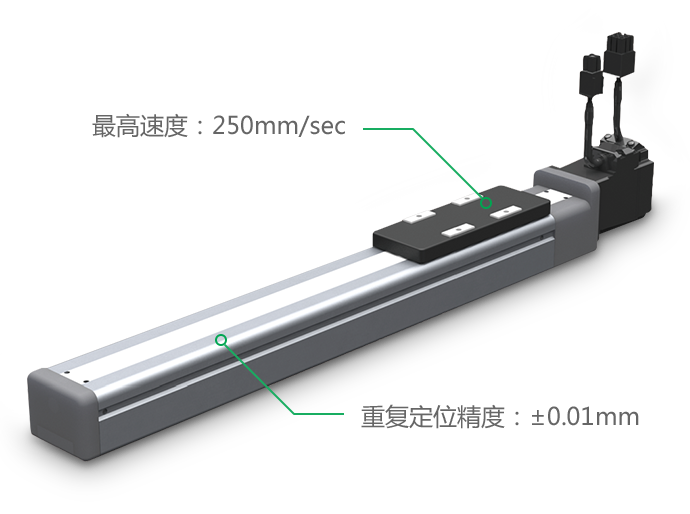

T系列无框架结构机型
颇具魅力的小巧、低价机型。
最适合直接安装在工作台上作为执行机使用。
TECHNICAL SPECIFICATION
技术参数
| *马达输出 (AC伺服W) | |
| **重复定位精度(mm) | |
| 减速机构 | |
| 滚珠丝杆导程(mm) | |
| ***最高速度(mm/s) | |
| 最大搬运重量(KG) | 水平 |
| 垂直 | |
| 额定推力(N) | |
| 行程(50间距)mm | |
| 总长(不含电机)mm | |
| 主机最大截面外形mm | |
| 电缆长度 | |
| 线性导轨形式 | |
| T4 | T6 | T9 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 100 | 100 | |||||||||
| ±0.01 | |||||||||||
| 精密滚珠丝杆（C7级） | |||||||||||
| 10/5 | 32 | 20 | 10 | 5 | |||||||
| 500/250 | 1600 | 1000 | 500 | 250 | |||||||
| 5 | 10 | 10 | 20 | 15 | 30 | 55 | 80 | ||||
| 1.5 | 3 | 4 | 8 | -- | 4 | 10 | 20 | ||||
| 40 | 80 | 80 | 160 | 56 | 84 | 169 | 339 | ||||
| 50～500 | 50～700 | 100～1000 | |||||||||
| 行程+156 | 行程+187 | 水平行程+338 | 垂直行程+378 | ||||||||
| W45XH45 | W64XH60 | W94XH98 | |||||||||
| 标准3/选配:5、10 | |||||||||||
| 4列圆弧×1根轨道 | |||||||||||
*T4可配42步进电机，T6可配57步进电机
**单方向的重复定位精度。
***行程超过700mm时，根据动作区域不同，可能会出现滚珠丝杆共振的情况（危险速度）。此时，应参考图纸下方的表中所示的最高速度，通过程序下调速度。
**单方向的重复定位精度。
***行程超过700mm时，根据动作区域不同，可能会出现滚珠丝杆共振的情况（危险速度）。此时，应参考图纸下方的表中所示的最高速度，通过程序下调速度。
F系列无框架结构机型
颇具魅力的小巧、低价机型。
最适合直接安装在工作台上作为执行机使用。
TECHNICAL SPECIFICATION
技术参数
| 马达输出(AC伺服W) | |
| *重复定位精度(mm) | |
| 减速机构 | |
| 滚珠丝杆导程(mm) | |
| **最高速度(2mm/s) | |
| 最大搬运重量(KG) | 水平 |
| 垂直 | |
| 额定推力N | |
| 行程（mm） | |
| 总长 (不包含电机)mm | |
| 主机最大截面外形(mm) | |
| 电缆长度m | |
| 线性导轨形式 | |
| F08 | F10 | F12 | F14 | F14H | F15 | F17 | F21 |
|---|---|---|---|---|---|---|---|
| 200 | 200/400 | 400 | |||||
| ±0.01 | |||||||
| 精密滚珠丝杆（C7级） | |||||||
| 2020/10/5 | 32/20/10/5 | 2020/10/5 | |||||
| 1000/500/250 | 1600/1000/500/250 | 1000/500/250 | |||||
| 10/20/40 | 12/25/50 | 25/50/70 | 15/30/55/80 | 25/40/80/100 | 60/100/140 | 80/120/160 | 100/150/200 |
| 2002/5/10 | 2002/6/12 | 2004/10/20 | 2004/10/20 | 8/20/30 | 20/30/40 | 25/35/50 | 30/50/70 |
| 84/169/339 | 56/84/169/339 | 113/170/341/683 | 339/678/1356 | ||||
| 100～1000(50间距) | |||||||
| 行程+145 | 行程+216 | 行程+216 | 行程+266 | 行程+216 | 行程+212 | 行程+212 | |
| W80 × H66 | W100× H64 | W120×H64 | W136×H83 | W150×H95 | W170× H95 | W210× H100 | |
| 标准3/选配:5、10 | |||||||
| 4列圆弧×2根轨道 | |||||||
*单方向的重复定位精度。
**行程超过700mm时，根据动作区域不同，可能会出现滚珠丝杆共振的情况（危险速度）。此时，应参考图纸下方的表中所示的最高速度，通过程序下调速度。
**行程超过700mm时，根据动作区域不同，可能会出现滚珠丝杆共振的情况（危险速度）。此时，应参考图纸下方的表中所示的最高速度，通过程序下调速度。
B系列无框架结构机型
颇具魅力的小巧、低价机型。
最适合直接安装在工作台上作为执行机使用。
TECHNICAL SPECIFICATION
技术参数
| 马达输出(AC伺服w) | ||
| 重复定位精度(mm) | ||
| 皮带mm | ||
| 最高速度mm/s | ||
| 最大搬运重量kg | ||
| 行程mm | ||
| 最大搬运重量(KG) | 马达安装方向 | L(mm) |
| R(mm) | ||
| 主机最大截面外形（mm） | ||
| 电缆长度(m) | ||
| 线性导轨形式 | ||
| B08 | B10 | B12 | B14 | B15 |
|---|---|---|---|---|
| 100 | 200 | 400 | ||
| ±0.04 | ||||
| 25 | 36 | |||
| 1250 | 1800 | |||
| 12 | 15 | 18 | 20 | 30 |
| 100～2000(50间距) | 100～2500(50间距) | |||
| 行程+323 | ||||
| 行程+323 | ||||
| W80× H66 | W100× H64 | W120× H64 | W136× H83 | W150× H95 |
| 标准3/选配:5、10 | ||||
| 4列圆弧×2根轨道 | ||||
*单方向的重复定位精度。
MF系列无框架结构机型
颇具魅力的小巧、低价机型。
最适合直接安装在工作台上作为执行机使用。
TECHNICAL SPECIFICATION
技术参数
| 驱动方式 |
| 重复定位精度（μm） |
| 分辨率μm |
| 最大运行速度（mm/sec） |
| 额定推力N |
| 最大搬运质量(KG) |
| 行程(mm) |
| 轴本体截面最大全长(mm) |
| 全长(mm) |
| 电缆长度(m) |
| MF7 | MF15 | MF20 | MF30 | MF75 | MF90 |
|---|---|---|---|---|---|
| 平板式带铁芯线性马达 | |||||
| ±5 | |||||
| 1 | |||||
| 2500 | |||||
| 86 | 81 | 230 | 435 | ||
| 8 | 15 | 18 | 60 | 120 | |
| 274～1522 | 418～2002 | 504～2520 | 514～3010 | 528～4032 | |
| W85×H74.5 | W110×H69 | W140×H79 | W179×H91 | W210×H99.5 | |
| 行程+254 | 行程+254 | 行程+246 | 行程+254 | 行程+336 | |
| 标准3选配5/10 | |||||
*MF系列线性马达模组没有垂直规格（带刹车）
